Feinstaubmessgerät Modell Fidas® 200 S

Fidas® 200 S

EN 16450-zertifiziertes Feinstaub-Aerosolspektrometer für simultane Messung von PM2,5und PM10, eingebaut im Wetterschutzgehäuse zur Aufstellung im Freien

Fidas® 200 ist ein speziell für den Einsatz in der behördlichen Umweltüberwachung entwickeltes Aerosolspektrometer. Es analysiert kontinuierlich die in der Umgebungsluft vorhandenen Feinstaubpartikel im Grössenbereich 180 nm – 18 µm und berechnet simultan die zu überwachenden Immissionswerte PM10 und PM2,5. Gleichzeitig werden ausserdem PM1, PM4, PMtot, die Partikel-Anzahlkonzentration Cn sowie die Partikelgrössenverteilung berechnet und aufgezeichnet. Es liefert damit umfangreiche Informationen über die Feinstaubpartikel, wie es nur mit einem zählenden Einzelpartikelmessverfahren möglich ist.

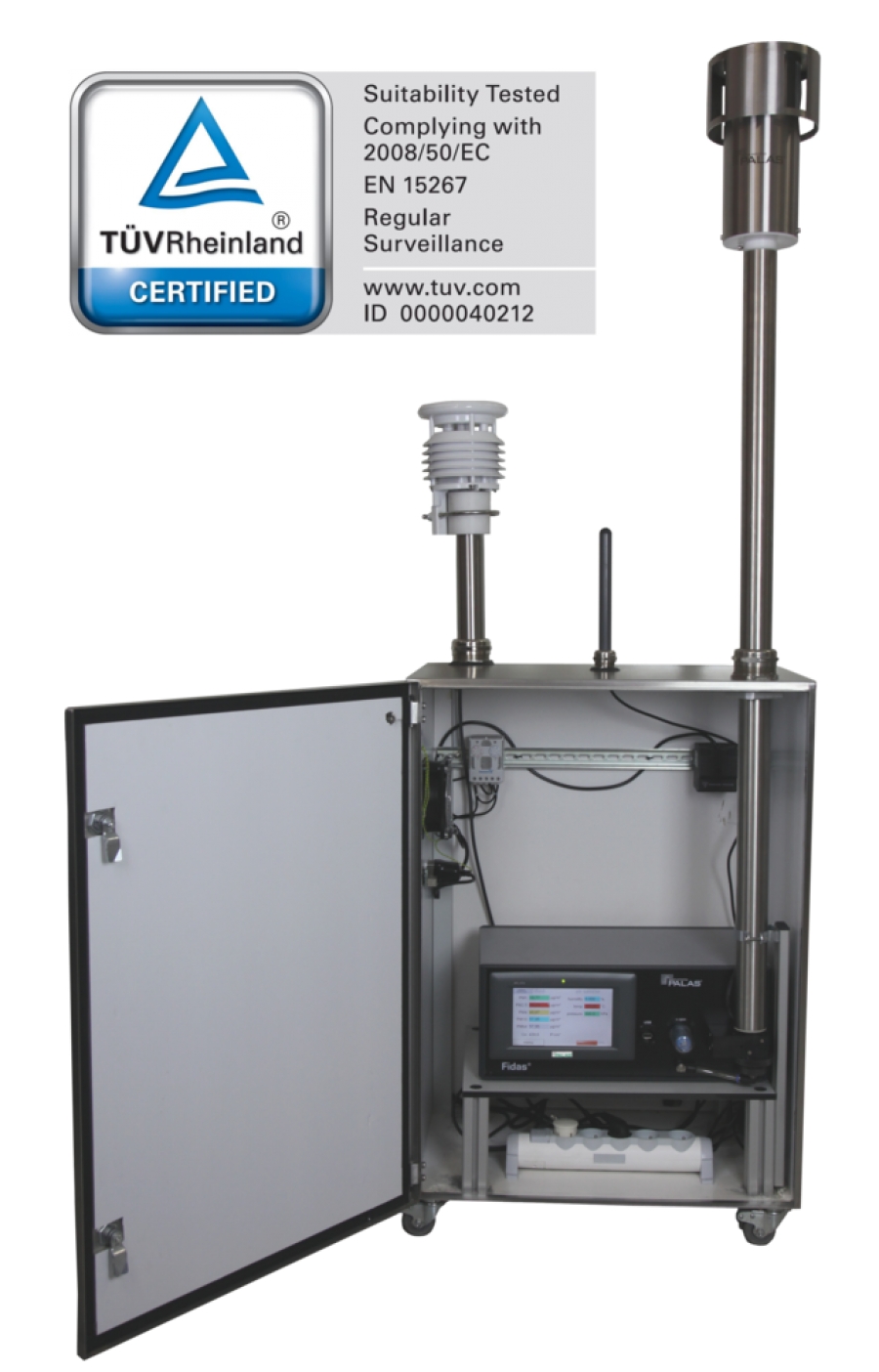

Die hier dargestellte Version Fidas® 200 S besteht aus einem 19"-Einschubgerät, montiert in einem spritzwassergeschützten Edelstahl-Schaltschrank und entworfen für den Einsatz im Freien (Temperaturbereich -20 – 50 °C). Auf Anfrage erhältlich ist ein grösserer, klimatisierter Schaltschrank, der den Einbau zusätzlicher Geräte ermöglicht. Varianten des Fidas® 200 S sind das Basisgerät Fidas® 200 und das Fidas® 200 E mit abgesetztem Sensor (für einfachere Integration in Stationen mit vorhandener Dachdurchführung).

Fidas® 200S sowie die funktionsgleichen Varianten Fidas® 200 und Fidas® 200 E sind die derzeit einzigen optischen Einzelpartikelmessgeräte, die für die simultane, kontinuierliche Überwachung von PM10 und PM2,5 nach den Richtlinien VDI 4202-1, VDI 4203-3, EN 12341, EN 14907, EN 16450 und dem EU-Äquivalenzleitfaden eignungsgeprüft und nach den Richtlinien EN 15267-1 und -2 zertifiziert sind. Die Eignungsbekanntgabe des Fidas® 200 wurde erstmals im Bundesanzeiger BAnz AT 02. April 2015 B5 unter Kapitel IV Mitteilung 14 veröffentlicht. Das von TÜV Rheinland und Umweltbundesamt erteilte Zertifikat der Produktkonformität nach EN 15267 sowie der vom TÜV Rheinland erstellte Bericht über die Eignungsprüfung in der Variante Fidas® 200 sind auf www.qal1.de veröffentlicht.

   EN 16450 Zertifikat Fidas 200     Fidas200-S-E-EN16450-Prüfbericht

---> Download EN certificate <---

---> Download EN report <---
Für Download auf den Link klicken: Zertifikat der Produktkonformität nach EN 16450 für Fidas® 200 S und gesamter Prüfbericht für Fidas® 200 S

Darüber hinaus sind Fidas® 200, Fidas® 200 E und Fidas® 200 S auch in Grossbritannien entsprechend den Anforderungen "MCERTS Performance Standards for CAMS" sowie "MCERTS for UK Particulate Matter" (Defra Approval) zugelassen und zertifiziert. Das entsprechende Zertifikat ist unter MCERTS/DEFRA Approval veröffentlicht, ebenso der Prüfbericht.

   Fidas-MCERTS   Palas Fidas 200 MCERT Report

---> Download MCert certificate <---

---> Download MCert report <---
Für Download auf den Link klicken: MCERTS/DEFRA Approval für Fidas® 200 S und gesamter für Palas Fidas 200 S

Das Fidas® 200 S verwendet die anerkannte Messtechnik der optischen Lichtstreuung am Einzelpartikel und ist mit einer LED-Lichtquelle hoher Lichtintensität (dp,min = 180 nm), hoher Lichtstabilität und langer Lebensdauer ausgestattet. Die Kalibrierung des Geräts kann mit Hilfe eines monodispersen Prüfaerosols jederzeit einfach und schnell auch im eingebauten Zustand überprüft und gegebenenfalls justiert werden.

Das Probenahmesystem des Fidas® 200 S arbeitet mit einem Volumenstrom von ca. 0,3 m3/h. Es ist ausgestattet mit einem Sigma-2-Probenahmekopf nach VDI 2119-4, der selbst bei starkem Wind die repräsentative Probenahme ermöglicht, sowie einer Trockenstrecke, die eine Verfälschung der Messung durch Kondensationseffekte bei hoher Luftfeuchtigkeit verhindert. Die Trockenstrecke (Intelligent Aerosol Drying System – IADS) wird auf Basis der Aussentemperatur, des Luftdrucks und der relativen Feuchte geregelt. Diese Messwerte liefert eine Wetterstation; auf Wunsch können zusätzlich auch Windgeschwindigkeit, Windrichtung und Niederschlag gemessen werden. In das Probenahmesystem ist ein Filterhalter für Planfilter (ø 47 mm oder ø 50 mm) integriert, was z. B. die nachträgliche chemische Untersuchung der Aerosolzusammensetzung ermöglicht.

Das Fidas® 200 S bietet vielfältige Kommunikationsmöglichkeiten und erlaubt sowohl die komplette Fernsteuerung und Fernwartung der Systeme als auch den Datenzugriff online. Die mitgelieferte Software bietet vielfältige Möglichkeiten zur Auswertung (u. a. umfangreiche Statistiken und Mittelwertberechnungen) und zum Export von Messdaten.

Hier eine Aussenansicht und schematisch den Aufbau des Fidas® 200 S.

Schema Fidas 200S

Aussenansicht und Aufbau des Fidas® 200 S

Beim eigentlichen Aerosolsensor handelt es sich um ein optisches Aerosolspektrometer, das über die Streulichtanalyse am Einzelpartikel nach Lorenz Mie die Partikelgrösse bestimmt. Die Partikel bewegen sich einzeln durch ein optisch abgegrenztes Messvolumen, das mit polychromatischem Licht homogen ausgeleuchtet ist. Jedes Partikel erzeugt einen Streulichtimpuls, der unter einem Winkel von 85° bis 95° erfasst wird. Die Partikelanzahl wird anhand der Anzahl der Streulichtimpulse gemessen. Die Höhe des Streulichtimpulses ist ein Mass für den Partikeldurchmesser.

Präzise Optik, die hohe Lichtleistung der verwendeten polychromatischen LED-Lichtquelle und leistungsfähige Signalauswerteelektronik mit logarithmischer A/D-Wandlung ermöglichen eine untere detektierbare Partikelgrösse von 180 nm. Die Erfassung kleinerer Partikel, die insbesondere strassennah in hohen Konzentrationen zu finden sind, ist z. B. für die korrekte Bestimmung von PM2,5 von Bedeutung. Den Einfluss der unteren Messgrenze zeigt Abb. 4 im Vergleich mit einem System, dessen untere Messgrenze bei 300 nm liegt.

Fidas empfindlichkeit

Höhere Empfindlichkeit mit dem Fidas® Feinstaubmesssystem für den Partikelgrössenbereich 0,18 – 18 µm

Je besser die Klassifiziergenauigkeit und das Auflösungsvermögen eines Partikelmessgerätes sind, desto genauer kann die Partikelgrössenverteilung bestimmt werden. Die Lichtquelle des Fidas® 200 S ermöglicht eine Kalibrierkurve ohne Mehrdeutigkeiten und damit eine sehr gute Grössenauflösung bzw. Klassifiziergenauigkeit. Das Messvolumen des Fidas®-Sensors wird optisch mittels der patentierten T-Blenden-Technik exakt abgegrenzt, was die Partikelmessung ohne Randzonenfehler ermöglicht und damit ebenfalls zur genauen Grössenbestimmung beiträgt. Die leistungsfähige digitale Signalauswertung erlaubt, Koinzidenz (gleichzeitige Anwesenheit mehrerer Partikel im Messvolumen) zu erkennen und gegebenenfalls zu kompensieren.

Fidas Algorithmen

Vergleich von Algorithmen zur Umrechnung der Partikelgrössenverteilung in PM-Werte

Zur Bestimmung der Masse oder Massefraktion aus den gemessenen Daten wird die Partikelgrössenverteilung zunächst mit einem (wiederum von der Partikelgrösse abhängigen) Faktor verrechnet. Hier fliesst ein, dass das Umweltaerosol je nach Partikelgrösse aus unterschiedlichen Quellen (z. B. Verbrennungsaerosol, Reifenabrieb, Pollen) stammt (siehe Abb. 5). Eine Massefraktion wie z. B. PM10 erhält man anschliessend, indem man die entsprechende Abscheidekurve (siehe EN 481) auf die ermittelte Partikelgrössenverteilung anwendet. Obwohl das optische Messprinzip die Partikelmasse nicht direkt ermittelt (Äquivalenzverfahren), also die exakte Übereinstimmung zur Gravimetrie nicht in jedem Fall garantiert ist, erlaubt das zur Aufbereitung der Messdaten verwendete empirische Wissen eine sehr gute Korrelation mit dem Standardreferenzmessverfahren (siehe Abb. 6), wie im Rahmen der Eignungsprüfung nachgewiesen wurde.

Fidas Aequivalenz

Referenz-Äquivalenzfunktion für PM10 des Fidas® 200 S im Vergleich zu einem Referenz-Kleinfiltergerät im Zuge der Eignungsprüfung, entnommen aus „Bericht über die Ergänzungsprüfung der Immissionsmesseinrichtung Fidas® 200 S bzw. Fidas® 200 der Firma PALAS GmbH für die Komponenten Schwebstaub PM10 und PM2,5, TÜV Bericht: 936/21227195/B“.

Auf dieselbe Grössenverteilung lassen sich gleichzeitig unterschiedliche Abscheidekurven anwenden, so dass beispielsweise PM10 und PM2,5 ebenso wie andere Massefraktionen gleichzeitig berechnet und ausgegeben werden können.

Ihre Vorteile:

  • Eignungsgeprüft und zertifiziert nach aktuellsten EU-Anforderungen (EN 15267, EN 16450)
  • Kontinuierliche und simultane Echtzeit-Messung mehrerer PM-Werte
  • Zusätzliche Information durch Partikelanzahlkonzentration und Partikelgrössenverteilung
  • Zeitliche Auflösung einstellbar von > 1 s bis 24 h
  • Lichtquelle: LED mit hoher Stabilität und langer Lebensdauer
  • Lange Standzeit
  • Wartungsarm
  • Externe Überprüfung der Kalibrierung vor Ort möglich
  • Intuitive und einfache Bedienung
  • Zuverlässige Funktion, sehr hohe Datenverfügbarkeit (>99 %)
  • 2 Pumpen in Parallelbetrieb für zusätzliche Betriebssicherheit durch Redundanz
  • Permanente Statusüberwachung, u.a. Online-Überwachung der Kalibrierung
  • Fernüberwachung, -bedienung und -wartung einfach möglich
  • Cloud Zone über Palas Server zum weltweiten Abruf der Messdaten
  • Kein radioaktives Material
  • Keine Verbrauchsmaterialien
  • Geringer Energieverbrauch
  • Senkt Ihre Betriebskosten


Mögliche Anwendungen:

  • Behördliche Umweltüberwachung in Messnetzen
  • Immissionsmesskampagnen
  • Langzeitstudien
  • Emissionsquellenzuordnung
  • Ausbreitungsstudien (z. B. Vulkan, Feuer)
