Fidas® 200 E
Spectromètre d'aérosols de poussières fines certifié EN 16450 pour la mesure simultanée des PM2,5 et PM10, sonde à distance pour ouvertures de toit existantes

Fidas® 200 est un spectromètre aérosol spécialement développé pour la surveillance réglementaire de l'environnement. Il analyse en continu les particules de poussières fines présentes dans l'air ambiant de 180 nm à 18 µm et calcule simultanément les valeurs d'immission PM10 et PM2,5 à surveiller, ainsi que les valeurs PM1, PM4 et PMtot, la concentration numérique Cn et la distribution granulométrique. Il fournit ainsi des informations complètes sur les particules de poussières fines, ce qui n'est possible qu'avec une méthode de comptage de particules individuelles.

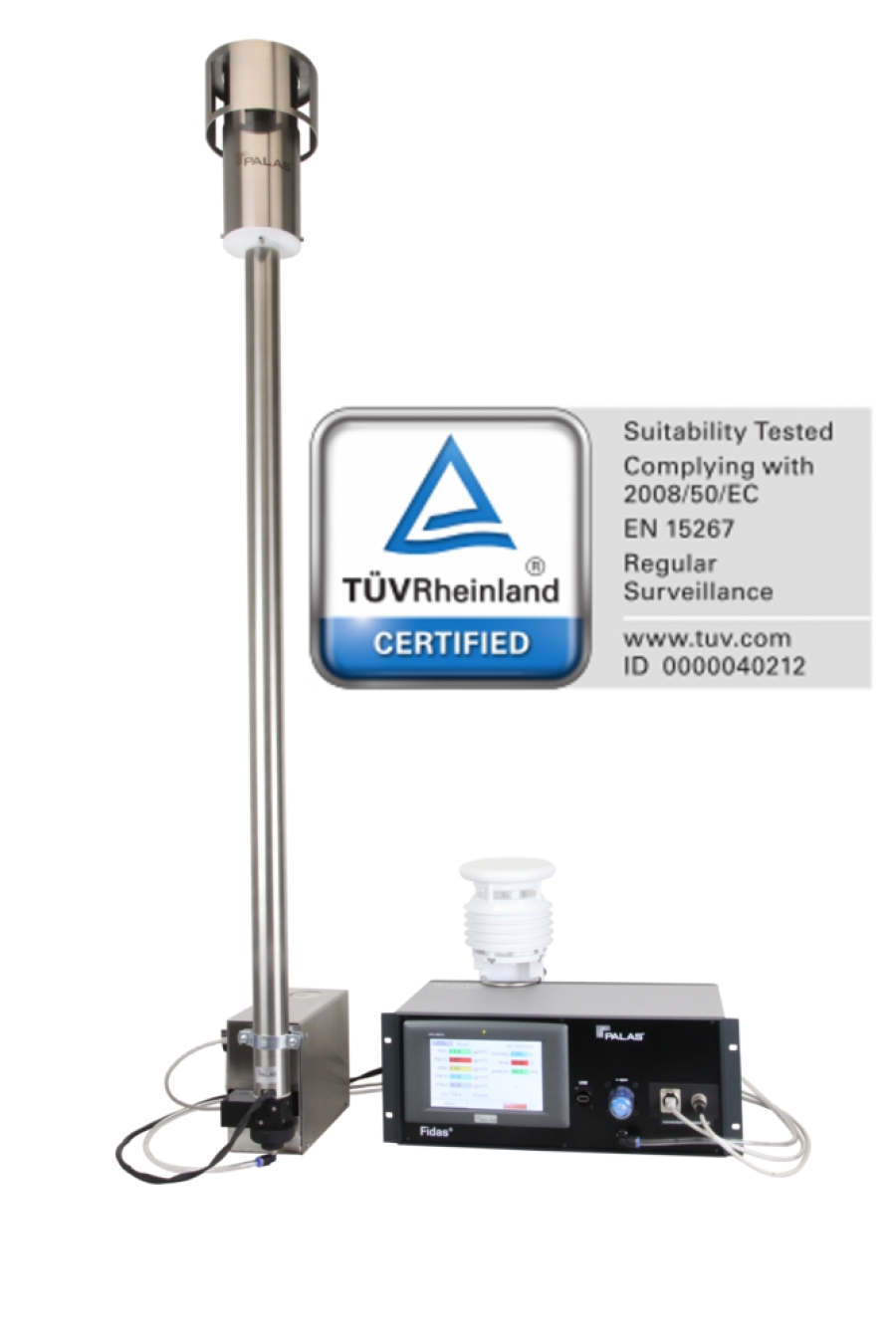

La version Fidas® 200 E présentée ici se compose d'une unité de montage en rack 19" et d'un capteur à distance (longueur de raccordement 3 m, autres longueurs sur demande) pour utilisation dans des stations de surveillance climatisées (plage de température 5 - 40 °C). Le capteur à distance, qui est bridé à l'extrémité inférieure du tube de prélèvement d'aérosol, simplifie considérablement l'installation dans les stations avec des gaines de toit existantes. Les variantes du Fidas® 200 E sont l'appareil de base Fidas® 200 et le Fidas® 200 S destiné à être installé à l'extérieur (avec boîtier en acier inoxydable étanche).

Fidas® 200 E et les variantes fonctionnellement identiques Fidas® 200 et Fidas® 200 S sont actuellement les seuls granulomètres optiques individuels qui sont testés pour la surveillance simultanée et continue des PM10 et PM2,5 selon les directives VDI 4202-1, VDI 4203-3, EN 12341, EN 14907, EN 16450 et la directive européenne d'équivalence et certifiés selon les directives EN 15267-1 et -2. L'avis d'aptitude Fidas® 200 E a été publié pour la première fois dans le Bundesanzeiger BAnz AT 14 mars 2016 B7 au chapitre V Communication 6. Le certificat de conformité du produit délivré par le TÜV Rheinland et l'Agence fédérale pour l'environnement conformément à la norme EN 15267 (Fidas® 200 E répertorié comme variante à la page 4) ainsi que le rapport préparé par le TÜV Rheinland sur le test de conformité de la variante Fidas® 200 S sont publiés sur www.qal1.de.



---> Download EN certificate <---

---> Download EN report <---
Cliquez sur l'Link pour télécharger : Certificat de conformité du produit selon EN 16450 pour Fidas® 200 E et rapport d'essai complet pour Fidas® 200 E

De plus, Fidas® 200, Fidas® 200 E et Fidas® 200 S sont également approuvés et certifiés au Royaume-Uni conformément aux normes de performance du MCERTS pour le SCGA et du MCERTS pour les particules (approbation Defra). Le certificat correspondant est publié sous l'agrément MCERTS/DEFRA, de même que le rapport d'essai.



---> Download MCert certificate <---

---> Download MCert report <---
Cliquez sur l'Link pour télécharger : MCERTS/DEFRA Approbation pour Fidas® 200 E et total pour Palas Fidas 200 E

Le Fidas® 200 E utilise la technique de mesure reconnue de la diffusion de la lumière optique sur les particules individuelles et est équipé d'une source lumineuse LED à haute intensité lumineuse (dp,min = 180 nm), à haute stabilité lumineuse et longue durée de vie. L'étalonnage de l'appareil peut être vérifié et ajusté facilement et rapidement à tout moment à l'aide d'un aérosol d'essai monodispersé, même lorsqu'il est installé.

Le système d'échantillonnage du Fidas® 200 E fonctionne avec un débit volumique d'environ 0,3 m3/h. Il est équipé d'une tête de prélèvement Sigma 2 conforme à la norme VDI 2119-4, qui permet un prélèvement représentatif même par vent fort, ainsi que d'une section de séchage, qui empêche la falsification de la mesure due aux effets de condensation en cas de forte humidité. La section de séchage (Intelligent Aerosol Drying System - IADS) est contrôlée en fonction de la température extérieure, de la pression atmosphérique et de l'humidité relative. Ces valeurs mesurées sont fournies par une station météorologique ; la vitesse, la direction et les précipitations du vent peuvent également être mesurées sur demande. Un porte-filtre pour filtres plans (ø 47 mm ou ø 50 mm) est intégré dans le système d'échantillonnage, ce qui permet, par exemple, une analyse chimique ultérieure de la composition des aérosols.

Le Fidas® 200 E offre différentes possibilités de communication et permet un contrôle et une maintenance à distance complets des systèmes ainsi qu'un accès en ligne aux données via palas.de . Le logiciel inclus offre différentes possibilités pour l'évaluation (entre autres des statistiques détaillées et des calculs de valeurs moyennes) et pour l'exportation des données de mesure.

Le capteur d'aérosol proprement dit est un spectromètre d'aérosol optique qui détermine la taille des particules selon Lorenz Mie par analyse de la lumière diffusée sur les particules individuelles. Les particules se déplacent individuellement à travers un volume de mesure délimité optiquement, qui est éclairé de manière homogène par une lumière polychromatique. Chaque particule génère une impulsion lumineuse diffusée qui est détectée à un angle de 85° à 95°. Le nombre de particules est mesuré par le nombre d'impulsions lumineuses diffusées. La hauteur de l'impulsion lumineuse diffusée est une mesure du diamètre des particules.

L'optique précise, le rendement lumineux élevé de la source lumineuse polychromatique à LED et la puissante électronique de traitement du signal avec conversion A/N logarithmique permettent une taille de particules détectable plus faible de 180 nm. La détection de particules plus petites, que l'on trouve en particulier près des routes en fortes concentrations, est importante pour la détermination correcte des PM2,5, par exemple. La figure 3 montre l'influence de la limite de mesure inférieure par rapport à un système dont la limite de mesure inférieure est de 300 nm.



Sensibilité plus élevée avec le système de mesure de poussières fines Fidas® pour la plage de granulométrie 0,18 - 18 µm

Plus la précision de classification et la résolution d'un instrument de mesure de particules sont élevées, plus la distribution granulométrique peut être déterminée avec précision. La source lumineuse du Fidas® 200 E permet une courbe d'étalonnage sans ambiguïté et donc une très bonne résolution dimensionnelle ou précision de classification. Le volume de mesure du capteur Fidas® est délimité optiquement avec précision grâce à la technologie brevetée d'ouverture en T, qui permet de mesurer les particules sans erreur de zone de bord et contribue ainsi à une détermination précise de la taille. La puissante évaluation numérique du signal permet de détecter les coïncidences (présence simultanée de plusieurs particules dans le volume de mesure) et, si nécessaire, de les compenser.



Comparaison d'algorithmes pour la conversion de la distribution granulométrique en valeurs PM

Pour déterminer la masse ou la fraction massique à partir des données mesurées, la distribution granulométrique est d'abord calculée à l'aide d'un facteur (toujours en fonction de la taille des particules). Il est ici tenu compte du fait que l'aérosol environnemental provient de différentes sources (par ex. aérosol de combustion, abrasion des pneus, pollen) en fonction de la taille des particules. Une fraction massique telle que les PM10 est ensuite obtenue en appliquant la courbe de séparation correspondante (voir EN 481) à la distribution granulométrique déterminée. Bien que le principe de mesure optique ne détermine pas directement la masse des particules (méthode d'équivalence), c'est-à-dire que la correspondance exacte avec la gravimétrie n'est pas garantie dans tous les cas, les connaissances empiriques utilisées pour préparer les données de mesure permettent une très bonne corrélation avec la méthode de mesure de référence standard, comme l'a prouvé le test de pertinence.

Fonction d'équivalence de référence pour les PM10 du Fidas® 200 S par rapport à un petit filtre de référence au cours de l'essai d'aptitude, extrait du "Rapport sur l'essai complémentaire de l'appareil de mesure des immissions Fidas® 200 S ou Fidas® 200 de la société PALAS GmbH pour les composants PM10 et PM2,5, rapport TÜV : 936/21227195/B".

Différentes courbes de séparation peuvent être appliquées simultanément à la même distribution granulométrique, de sorte que, par exemple, les PM10 et les PM2,5 ainsi que d'autres fractions massiques peuvent être calculées et sorties simultanément.

Vos avantages :

•     Testé et certifié selon les dernières exigences européennes (EN 15267, EN 16450)
•     Grande flexibilité d'installation grâce au découplage du capteur et de l'unité de commande
•     Mesure continue et simultanée en temps réel de plusieurs valeurs PM
•     Informations supplémentaires grâce à la concentration en nombre de particules et à la distribution granulométrique
•     Résolution temporelle réglable de > 1 s à 24 h
•     Source lumineuse : LED à haute stabilité et longue durée de vie
•     Longue durée de vie
•     Peu d'entretien
•     Possibilité de vérification externe de l'étalonnage sur site
•     Fonctionnement simple et intuitif
•     Fonctionnement fiable, très haute disponibilité des données (>99 %)
•     2 pompes en fonctionnement parallèle pour une sécurité de fonctionnement supplémentaire grâce à la redondance
•     Surveillance permanente de l'état, p. ex. surveillance en ligne de l'étalonnage
•     Surveillance, exploitation et maintenance à distance facilement possibles
•     Cloud Zone via Palas Server pour l'extraction des données de mesure dans le monde entier
•     Aucune matière radioactive
•     Pas de consommables
•     Faible consommation d'énergie
•     Réduit vos coûts d'exploitation

Applications possibles :

•     Surveillance officielle de l'environnement dans les réseaux de mesure
•     campagnes de mesure des immissions
•     études à long terme
•     cartographie des sources d'émissions
•     Études de dispersion (p. ex. volcan, feu)
